製品情報

BCP対策UPS

タワー型 BCP UPS システム

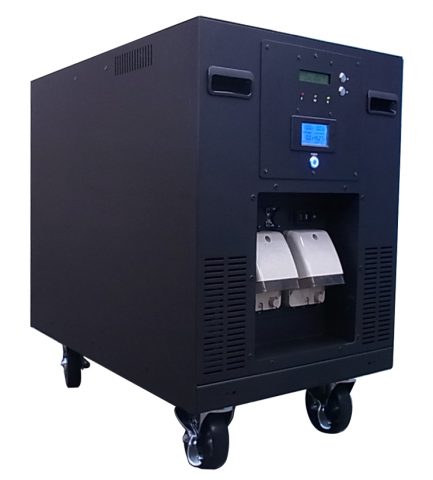

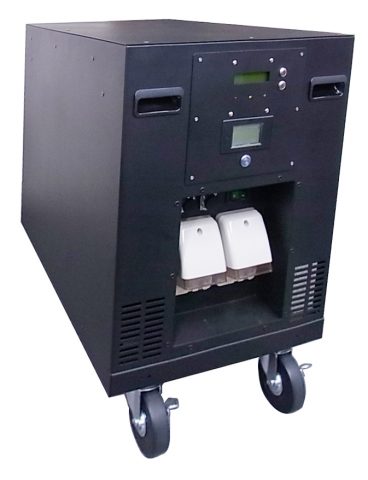

タワー型 BCP UPS 無停電システム TR1500-5120 鉄系リチウムイオン電池搭載 5120Wh
BCP(事業継続計画)対策の給電課題を解決します!

TR1500パンフレット
BCP対策UPSの特徴ご案内1

  • 停電時にライン・インタラクティブ方式で瞬停なく給電可能。
  • 大出力の機器に対応できるハイパワーな1500W出力。 ※1
  • コールドスタート機能搭載、商用電源がない所でも使用可能。
  • 長時間のバックアップに対応する5120Whバッテリー搭載
  • 2000回以上の充放電サイクル寿命※2と、安心・安全な鉄系リチウムバッテリー搭載。
製品名 FECORAGE BCP UPS TR1500 5120Wh
型式 TR1500‐5120
蓄電池 電池容量 5120Wh
内蔵電池形式 リン酸鉄リチウムイオン蓄電池
期待寿命 10年 ※室内使用環境での期待寿命。無償保証期間ではございません。
AC入力 入力電圧 AC100V
周波数 50/60Hz
入力電圧範囲 74VAC~130VAC
入力インレット IEC60320 C14 または端子台接続可
AC出力 出力電圧 AC100V
運転方式 ラインインタラクティブ方式
定格出力 2400VA/1500W(バッテリー給電時)
1500W まで(商用給電時)
最大出力可能容量 2400VA(バッテリー給電時)
出力周波数 商用給電時 :入力周波数に同じ
2400VA/1500W(バッテリ給電時)
連続1200W推奨、瞬時(1s)1500W (商用給電時)
※日本国内電気安全法に基づき、推奨しております。
電圧波形 正弦波
停電検出後 ・10ms以内(100W負荷条件/スイッチ切替時間)
切替時間 ・20ms以内(100W負荷条件/出力波形で測定時)
出力コネクタ数 コンセント:正面×4口
背面×2口
端子台:背面×1口
外寸 寸法 W400×D640×H640mm
(キャスター含む)
質量 質量 約96kg
使用環境 充電温湿度範囲 0~45℃ 、相対湿度15~90%RH (結露なきこと)
放電温湿度範囲 -10~55℃、相対湿度15~90%RH (結露なきこと)
保管温湿度範囲 0~55℃、相対湿度15~90%RH (結露なきこと)
充電時間充電時間 (95%以上) AC 負荷<40%(600W)の場合:約  48時間
※最大充電電流2Adc AC 負荷>40%(600W)の場合:約  52時間
放電時間 500W 負荷時、約540分

用途・容量に合わせてモデルを選択可能

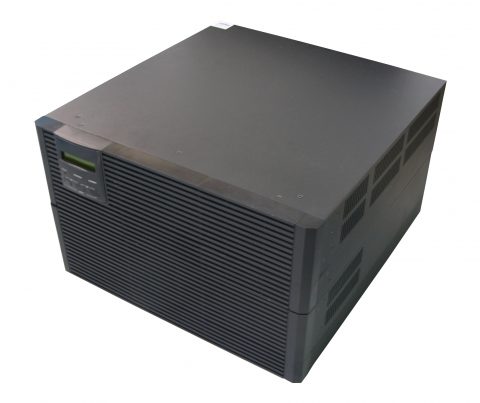

3UラックサイズのUPSシステムは、使用用途に応じて増設バッテリーユニットを最大7直列または、最大7並列接続することにより自在にUPS(無停電電源装置)や蓄電池(バッテリー給電)として、各種機器のバックアップができます。

UPS制御ユニット+増設バッテリーユニット

  • あらゆる事務機器をサポートするハイパワーな1500W出力。(バッテリー給電として使用する場合)
  • UPS起動時に商用電源が不要なコールドスタート機能搭載、商用電源がない所でも使用可能。
  • 停電時にライン・インタラクティブ方式で瞬停なくバッテリーより給電可能。
  • 3Uラックマウントキャビネットなので移動やレイアウト変更が容易。
  • 脱着式LCDパネル装備。
製品名 9UラックマウントUPS 5280Wh 12UラックマウントUPS 7920Wh
型式 RM1500-C09-5280 RM1500-C12-7920
蓄電池 電池容量 5280Wh 7920Wh
内蔵電池形式 酸化鉄リチウムイオン蓄電池
期待寿命 10年 ※室内使用環境での期待寿命。無償保証期間ではございません。
AC入力 入力電圧 AC100V
周波数 50/60Hz
入力電圧範囲 74VAC~130VAC
入力インレット IEC60320 C14
AC出力 出力電圧 AC100V
運転方式 ラインインタラクティブ方式
定格出力 2400VA/1500W(バッテリー給電時)
1500W まで(商用給電時)
最大出力可能容量 2400VA(バッテリー給電時)
出力周波数 商用給電時 :入力周波数に同じ
バッテリー給電時:50/60Hz±3Hz  Cold Start 時:50(工場設定値)
電圧波形 正弦波
停電検出後 ・10ms以内(100W負荷条件/スイッチ切替時間)
切替時間 ・20ms 以内(100W 負荷条件/出力波形で測定時)
出力コネクタ数 8 / NEMA 5-15R
外寸 寸法 W570×D700×H580mm
(キャスター含む)
W570×D700×H700mm
(キャスター含む)
質量 質量 約120kg
(30.4+22+33+33)
約155kg
(33.8+22+33+33+33)
使用環境 充電温湿度範囲 0~45℃ 、相対湿度15~90%RH (結露なきこと)
放電温湿度範囲 -10~55℃、相対湿度15~90%RH (結露なきこと)
保管温湿度範囲 0~55℃、相対湿度15~90%RH (結露なきこと)
充電時間充電時間 (95%以上) AC 負荷<40%(600W)の場合:約  64時間 AC 負荷<40%(600W)の場合:約  96時間
※最大充電電流2Adc AC 負荷>40%(600W)の場合:約  76時間 AC 負荷>40%(600W)の場合:約  114時間
放電時間 500W 負荷時、約630 分 500W 負荷時、約950 分
