準固体バッテリーパック

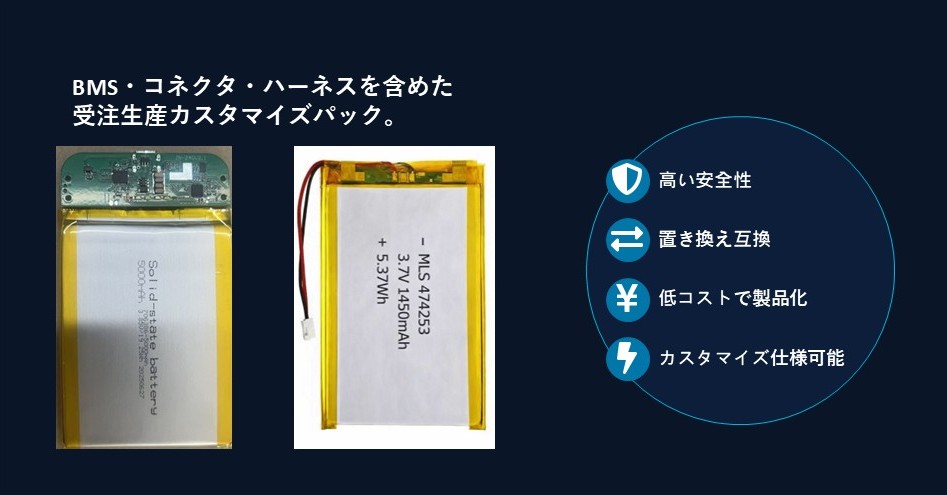

より高い安全性を実現した「準固体電池」への置き換えソリューションをご提案いたします！
各種サイズ・容量仕様に対応し、
BMS基板・コネクタ・ハーネスを含めたカスタマイズが可能。
現在ご使用中のセルへそのまま置き換えできる設計により、
大幅なシステム変更を必要とせず、
低コストかつスムーズなアップグレードを実現します。
「安全性向上」と「導入コスト削減」を両立した、
次世代バッテリーソリューションです。

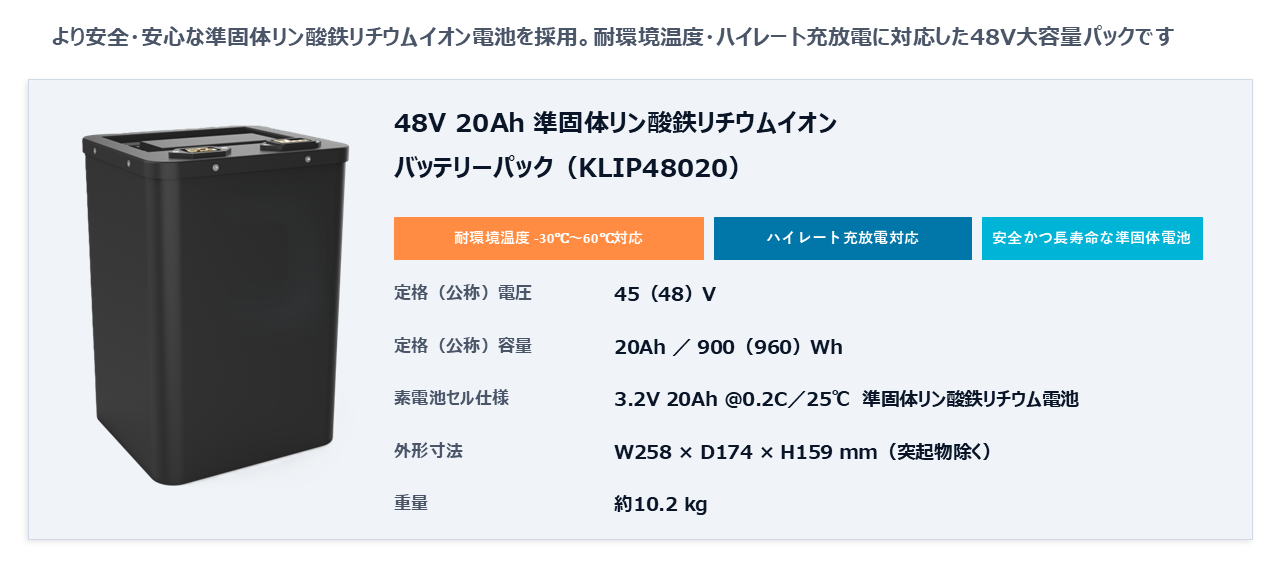

準固体リチウムイオンバッテリー
KLIP48020
48V/20Ah
| 製品名 | 48V 20Ah準固体リン酸鉄リチウムイオンバッテリーパック |
| 形状 | ステンレスケースタイプ |
| 外寸 | W258×D174×H159(mm) （突起物除く） |
| 重量 | 約10.2kg |
| 定格（公称）電圧 | 45（48）V |
| 定格（公称）容量 | 20Ah/900 (960) Wh |
| 素電池セル電圧・容量 (＠0.2C /25℃) |
耐環境温度・ハイレート充放電対応準固体リン酸鉄リチウム電池 3.2V 20Ah ＠0.2C 動作可能環境温度範囲：-30℃～60℃ |
| バッテリー構成 | 1P 15S（1並列15直列） |
| 素電池セル内部抵抗 | <20 mΩ |
| 動作環境 | -30～60℃、0～90％RH 結露・氷結無きこと ※-10℃以下、50℃以上環境での充電は可能ですが、BMS基板が動作不安定になる場合があります。 |
| 推奨充電電流（1C） | 20A ※０℃以下の環境での推奨充電電流：0.2C（４A） |
| 瞬時耐充電電流(3C) | 60A ＜30秒 ※SOC 80%以下でご運用ください。 |
| 推奨放電電流（1C） | 20A |
| 最大放電電流 | 60A |
| 瞬時放電電流 | 120A（200msで回路遮断) |
| 放電停止電圧 | 39V以上 |
準固体バッテリーパック
KSLD03005-BTC
3.8V/5000mAh
BMS 付き、Type C ポート
1S1P、保護回路付き
| 製品名 | 準固体バッテリーパック |
|---|---|
| 型番 | KSLD03005-BTC |
| 特徴 | BMS+Type C |
| 構成 | 1S1P |
| 公称（定格）電圧（V） | 3.8V |
| 電気容量（Ah） | 5000mAh |
| 最大充電電圧 | – |
| 通常充電電流 | 5V ： 3A 9V ： 2A |
| 上限連続充電電流 | 5V ： 3.2A 9V ： 2.3A |
| 通常放電電流 | 5V ： 3A 9V ： 2.2A 12V ： 1.6A |
| 上限連続放電電流 | 5V ： 3.3A 9V ： 2.4A 12V ： 1.7A |
| 端子・コネクタ | Type C |
| バッテリーマネージメントシステム | 過充放電保護 過電流保護 過高低温保護 短絡保護 |
| 保管時環境条件 | 0℃～35℃ |
| 外形寸法（T/W/H） | 7.0 x 63 x 103 mm |
| 概算質量（ｇ） | 82g |
準固体バッテリーパック
KSLD03005-BHC
3.85V/5000mAh
BMS 付き、ハーネスコネクタ
1S1P、保護回路付き
| 製品名 | 準固体バッテリーパック |
|---|---|
| 型番 | KSLD03005-BHC |
| 特徴 | BMS+ハーネスコネクタ |
| 構成 | 1S1P |
| 公称（定格）電圧（V） | 3.85V |
| 電気容量（Ah） | 5000mAh |
| 最大充電電圧 | 4.4V |
| 通常充電電流 | 0.2C |
| 上限連続充電電流 | 0~10°C：≦0.1C 11~15°C：≦0.3C 16~20°C：≦0.5C 21~35°C：≦1.0C 36~40°C：≦0.8C 41~45°C：≦0.5C |
| 通常放電電流 | 0.2C |
| 上限連続放電電流 | -10℃～0℃：≦0.5C 0℃～60℃：≦1.5C |
| 端子・コネクタ | ハーネスコネクタ |
| バッテリーマネージメントシステム | 過充放電保護 過電流保護 過高低温保護 短絡保護 |
| 保管時環境条件 | 0℃～35℃ |
| 外形寸法（T/W/H） | 7.0 x 60 x 85 mm |
| 概算質量（ｇ） | 75±2.0g |
準固体バッテリーパック
KSLD03001-BHC
3.7V/1450mAh
BMS 付き、ハーネスコネクタ
1S1P、保護回路付き
| 製品名 | 準固体バッテリーパック |
|---|---|
| 型番 | KSLD03001-BHC |
| 特徴 | BMS+ハーネスコネクタ |
| 構成 | 1S1P |
| 公称（定格）電圧（V） | 3.7V |
| 電気容量（Ah） | 1450mAh |
| 最大充電電圧 | 4.25V |
| 通常充電電流 | 0.2C |
| 上限連続充電電流 | 0℃～10℃：≦0.5C 10℃～45℃：≦1.0C 45℃～55℃：≦0.5C |
| 通常放電電流 | 0.2C |
| 上限連続放電電流 | -20℃～0℃：≦0.2C 0℃～15℃：≦0.5C 15℃～60℃：≦1.5C |
| 端子・コネクタ | ハーネスコネクタ |
| バッテリーマネージメントシステム | 過充放電保護 過電流保護 過高低温保護 短絡保護 |
| 保管時環境条件 | 0℃～35℃ |
| 外形寸法（T/W/H） | 5 x 45 x 60 mm |
| 概算質量（ｇ） | 25±3.0g |
